Nuestras carcasas para PC comerciales/industriales forman parte del sistema modular de estaciones de trabajo industriales de Hope, ya que permiten el montaje de la mayoría de PC de terceros directamente en una estación del operario de la fábrica. Estas carcasas se pueden combinar con un monitor de montaje universal, un teclado industrial y un montaje de pedestal sobre el suelo para crear una estación de trabajo independiente completa.

El tamaño de la carcasa y la colocación de los componentes ayudan a distribuir el calor por toda la carcasa para maximizar la transferencia de calor a través de la lámina de metal, lo que mantiene refrigerados los componentes internos. Cuando se necesita una mayor cantidad de vatios internos, un kit de refrigeración interna opcional con ventiladores mejora la gestión de calor general y reduce los puntos calientes internos.

Para determinar si su ordenador y equipo funcionarán con esta carcasa, seleccione la pestaña Compatibilidad de PC anterior o póngase en contacto con nuestro departamento de ventas.

Eléctricas

  • Distribución de alimentación: distribución de alimentación de CA integrada y bloques terminales (se piden por separado)
  • Potencia de entrada: 90 a 264 V CA
  • Opciones de regleta: regletas de UE, RU y EE. UU. disponibles
    • Regleta de UE (NP de Hope Industrial: MK-4OUTLET-EU): 4 tomas de enchufe CEE 7/39 (Shuko)
    • Regleta de RU (NP de Hope Industrial: MK-4OUTLET-UK): 4 tomas de enchufe BS1363
    • Regleta de EE. UU. (NP de Hope Industrial: MK-4OUTLET-US): 4 tomas de enchufe NEMA 5-15R

Medioambientales

  • Clasificación de carcasa: sellada según las normas IP65/IP66, certificada por terceros
  • Temperatura de funcionamiento: 0° a 50 °C
  • Temperatura de almacenamiento: -20° a 50 °C

Físicas

  • Dimensiones de la carcasa (An x Al x P): 533,4 mm x 939,8 mm x 179,6 mm
  • Peso de la carcasa: 31,75 kg
  • Tendido de cables: bandejas para cables integradas con tapas extraíbles
  • Sello de la puerta: los canales de goteo con junta continua desvían el agua alrededor del perímetro de la puerta de la carcasa
  • Sistema de cierre de la puerta
    • Tipo de cierre: 3 cierres de compresión por acción de tornillo de banco de giro único
    • Opciones de cierre: cerraduras con llave tubular o cierres accionados por herramienta de giro único sin llave (funcionan con destornillador plano) disponibles
  • Material de la carcasa: acero inoxidable 304 o acero al carbono con recubrimiento de polvo negro

Opciones de montaje y compatibilidad de dispositivos

  • Gestión del calor: depende de la cantidad total de vatios y la temperatura de funcionamiento máxima del PC y otros dispositivos suministrados por el usuario. Consulte Compatibilidad de PC (arriba) para ver más detalles.
  • Dimensiones del PC y sus conexiones: el espacio máximo necesario para el ordenador, los conectores y la flexión de los cables es de 470 mm x 470 mm x 152 mm (An x Al x P). Consulte Compatibilidad de PC (arriba) para ver más detalles.
  • Paneles de montaje interno
    • Panel de PC primario: extraíble, montado en la mitad inferior del interior de la puerta, 355,6 mm x 457,2 mm (An x Al)
    • Panel de servicio secundario: extraíble, montado en la superficie interior, también incluye regleta, bloques terminales y ventilador de refrigeración opcional, 450,3 mm x 368,3 mm (An x Al)
  • Opciones de montaje: diseñadas para la colocación directa en montajes de pedestal de Hope Industrial o para el acoplamiento directo a una pared usando un soporte de montaje independiente opcional (números de referencia: WB-ENCL2-SS4 y WB-ENCL2-BLK)
  • Uso con Dell Box PC 5000: sometidas a pruebas de calor y pretaladradas para alojar ordenadores industriales de la serie Dell Box PC 5000 (se deben utilizar soportes Dell 575-BBKC)
  • Kit de refrigeración opcional (número de referencia: MK-PC10-STD): el ventilador integrado agita el aire interno para eliminar los puntos calientes y aumentar la disipación de calor por las paredes de la carcasa. No hace circular aire del exterior.
    • Tensión: 85 a 264 V CA
    • Frecuencia: 47 a 63 Hz

Cumplimientos y certificaciones

Carcasas para PC comerciales e industriales
Material de la carcasaTipo de cerraduraNúmero de referenciaPrecio
Acero inoxidableCerraduras de compresión sin llaveENCL-PC00-SS4-L1USD 2,385£1,990€2,2752.275 €ENCL-PC00-SS4-L1
Cerraduras de compresión con llave tubularENCL-PC00-SS4-L2USD 2,380£1,985€2,2702.270 €ENCL-PC00-SS4-L2
Acero al carbono con recubrimiento de polvo negroCerraduras de compresión sin llaveENCL-PC00-BLK-L1USD 1,475£1,230€1,4051.405 €ENCL-PC00-BLK-L1
Cerraduras de compresión con llave tubularENCL-PC00-BLK-L2USD 1,475£1,230€1,4051.405 €ENCL-PC00-BLK-L2
Opciones de tomas de regleta
Opción de regletaNúmero de referenciaPrecio
Regleta de UEMK-4OUTLET-EUUSD 75£65€7575 €MK-4OUTLET-EU
Regleta de RUMK-4OUTLET-UKUSD 80£70€8080 €MK-4OUTLET-UK
Regleta de EE. UU.MK-4OUTLET-USUSD 100£85€100100 €MK-4OUTLET-US
Kits de refrigeración interna opcionales
Opción de kit de refrigeraciónNúmero de referenciaPrecio
Kit de refrigeración estándarMK-PC10-STDUSD 240£200€230230 €MK-PC10-STD
Kit de Dell XE2MK-PC10-DELLXE2USD 395£330€380380 €MK-PC10-DELLXE2
Soportes de montaje en pared de carcasa: para acoplamiento directo de la serie ENCL-PC a la pared
MaterialNúmero de referenciaPrecio
WB-ENCL2-SS4USD 210£175€200200 €WB-ENCL2-SS4
WB-ENCL2-BLKUSD 135£115€130130 €WB-ENCL2-BLK

¿Cuáles son las ventajas de la carcasa para PC de Hope Industrial?

El uso de carcasas estándar requiere resolver una serie de problemas comunes: seleccionar una carcasa adecuada, averiguar la forma de montar el PC y montar la propia carcasa. Una vez seleccionada y montada una carcasa, los usuarios deben averiguar cómo suministrar alimentación, mantener los componentes refrigerados y fijar el cableado.

Las carcasas para PC comerciales e industriales de Hope Industrial simplifican este proceso resolviendo muchos de estos problemas y permitiendo comprar una estación de trabajo completa a un único proveedor.

¿Qué PC comerciales o industriales son compatibles con esta carcasa?

Si un dispositivo encaja en la zona de montaje proporcionada y no desprende más calor del que la carcasa puede disipar de forma segura (siempre que se mantenga dentro del rango de temperatura recomendado del dispositivo), por lo general será compatible con esta carcasa.

Restricciones físicas

El espacio interno máximo para PC y otros dispositivos primarios es (An x Al x P) 413 mm x 470 mm x 152 mm, lo que incluye un espacio para los conectores de cables habituales enchufados a la parte trasera del ordenador. Esta medición no incluye el espacio necesario para los soportes de montaje correspondientes.

El espacio máximo permitido para el dispositivo, incluyendo soportes, conectores, cables y radio de flexión de los cables, es (An x Al x P) 470 mm x 470 mm x 152 mm.

Se proporciona una placa de montaje de PC interna primaria de 356 mm x 457 mm (An x Al) que se puede retirar y taladrar con facilidad para adaptar los patrones de montaje para distintos soportes de montaje de dispositivos.

También se proporciona un panel de servicio secundario de 451 mm x 368 mm (An x Al) para espacio de montaje de equipos adicional, con un tamaño disponible máximo de 381 mm x 368 mm x 152 mm (An x Al x P).

La mayoría de los PC industriales tienen puntos de montaje integrados que se pueden adaptar fácilmente a nuestra placa de montaje. Al montar equipos de PC de escritorio, elija un diseño compacto o ultracompacto. Muchos tamaños compactos de escritorio más pequeños también encajarán en el espacio proporcionado. Si necesita ayuda para determinar si su dispositivo encajará, o si necesita ayuda para seleccionar un PC, póngase en contacto con nosotros para hablar con uno de nuestros ingenieros.

Montaje del ordenador integrado Dell Box PC 5000

La serie Dell Box PC 5000 de PC industriales está adaptada para su uso en esta carcasa de PC debido a su diseño térmicamente eficiente, gestión de altas temperaturas (hasta 50 °C) y tamaño compacto. Para alojar este dispositivo, la carcasa se suministra con puntos de montaje pretaladrados y roscados para su uso con el soporte de montaje de Dell (n.º de referencia de Dell 575-BBKC). Se proporciona una cinta de fijación de Velcro para asegurar la fuente de alimentación de CC de Dell.

¿Se calentará demasiado mi PC u otros dispositivos dentro de esta carcasa?

La posibilidad de que las temperaturas internas de la carcasa superen la clasificación de su dispositivo depende de una serie de factores:

  • Clasificación térmica del dispositivo
  • Temperaturas ambiente máximas fuera de la carcasa
  • Consumo de vatios del dispositivo, con una carga informática normal
  • El tipo de carcasa usada (acero inoxidable o acero al carbono con recubrimiento de polvo)
  • Si se utiliza un ventilador de circulación interno
  • Cómo se monta el dispositivo dentro de la carcasa

En las secciones siguientes, se proporcionan varias directrices para garantizar la temperatura de funcionamiento más baja posible para su dispositivo, aunque puede resultar un proceso complejo. Póngase en contacto con nosotros para recibir asesoramiento adicional y consejos sobre compatibilidad.

Regla de gestión del calor 1
Si el PC utiliza un diseño sin ventilador, use el kit de refrigeración opcional (MK-PC10-STD) y monte el dispositivo de modo que el aire se dirija por encima de los disipadores de calor del dispositivo.

Uso de un ventilador de circulación de aire interno

Regla de gestión del calor 2
Si el PC tiene un ventilador de refrigeración integrado, plantéese utilizar la carcasa sin un ventilador de circulación interno.

Muchos PC industriales emplean un diseño sin ventilador. Estos dispositivos suelen contar con disipadores de calor externos evidentes o carcasas muy perforadas y dependen de sistemas de convección para su refrigeración. Estos dispositivos se beneficiarán en gran medida del flujo de aire dirigido procedente de un ventilador de circulación de aire interno, como el que se proporciona en el kit de refrigeración de carcasas para PC de Hope Industrial (número de referencia: MK-PC10-STD). Tras realizar pruebas exhaustivas, hemos averiguado que de hecho los componentes internos de muchos de estos dispositivos se mantienen más fríos en el interior de la carcasa de Hope Industrial con flujo de aire dirigido que si se colocaran fuera de la carcasa en un entorno de aire ambiente en calma.

Si el dispositivo ya tiene un ventilador de refrigeración integrado, se beneficiará menos de un ventilador de circulación interno independiente y puede que obtenga mejores resultados si prescinde del ventilador, ya que este y su fuente de alimentación añaden más calor.

Regla de gestión del calor 3
Si no se utiliza un ventilador de circulación interno, monte el PC en la zona más baja posible de la carcasa, donde las temperaturas podrían ser mucho más bajas. Esto incluye los dispositivos que tienen ventiladores integrados, si son pequeños.

Cuando la carcasa y el dispositivo no cuentan con un ventilador, o si el dispositivo tienen un ventilador de refrigeración muy pequeño, la temperatura interna puede variar en gran medida en función de la posición vertical en la caja. La parte superior de la carcasa puede desarrollar temperaturas mucho más altas que la parte inferior de la carcasa.

Regla de gestión del calor 4
Cuando sea posible, utilice carcasas de acero al carbono para obtener el mejor rendimiento térmico y mantener temperaturas internas más bajas para el dispositivo.

Por los mismos motivos, si en la carcasa se van a montar varios dispositivos a distintas alturas, es importante utilizar un ventilador de circulación para que las temperaturas internas se distribuyan de manera uniforme.

Cómo elegir el tipo de material de la carcasa

Las carcasas de Hope Industrial están disponibles en acero inoxidable y en acero al carbono con recubrimiento de polvo negro. El acero al carbono es mucho mejor conductor del calor que el inoxidable, por lo que generará temperaturas internas mucho más bajas. Aunque el acero al carbono no se recomienda en entornos húmedos o corrosivos, todas las carcasas de acero al carbono de Hope Industrial tienen una clasificación IP65/IP66 completa. El acero al carbono se debe utilizar siempre que el calor pueda suponer un problema y se puedan realizar ajustes para minimizar la exposición a líquidos.

Cómo calcular las temperaturas internas

Hope Industrial ha sometido sus carcasas industriales a exhaustivas pruebas de calor y el gráfico siguiente se puede utilizar para estimar la temperatura interna que experimentará su dispositivo en función de la temperatura ambiente externa esperada y la cantidad de calor (en vatios) creada por el PC y el resto de dispositivos internos que generan calor. Para calcular la temperatura máxima esperada:

  1. Calcule la cantidad de vatios total esperada que utilizará el equipo que colocará en la carcasa. Recuerde que a menudo los PC funcionan a la cantidad de vatios nominal mucho menos que a su valor nominal. Por lo general solo los PC que realizan actividades de uso intensivo del procesador, como el procesamiento de vídeo, funcionan a un nivel cercano a la cantidad de vatios nominal máxima.
  2. Consulte el gráfico siguiente para determinar el aumento de calor esperado en el interior de la carcasa para la cantidad de vatios determinada en el paso 1.
  3. Determine la temperatura ambiente máxima esperada fuera de la carcasa y súmela al aumento de calor determinado en el paso 2.
  4. Compare este total con la temperatura nominal de funcionamiento máxima del equipo para asegurarse de que la temperatura calculada no supera la temperatura nominal del dispositivo.

Tenga en cuenta que estas fórmulas solo se deben utilizar con modelos ENCL-PC de carcasas para PC de Hope Industrial equipadas con ventilador cuando se combinan con el kit de refrigeración opcional modelo MK-PC10-STD. Sin ventilador de circulación, el aumento del calor interno dependerá de la posición vertical en la carcasa, por lo que estas fórmulas de aumento del calor no son exactas.

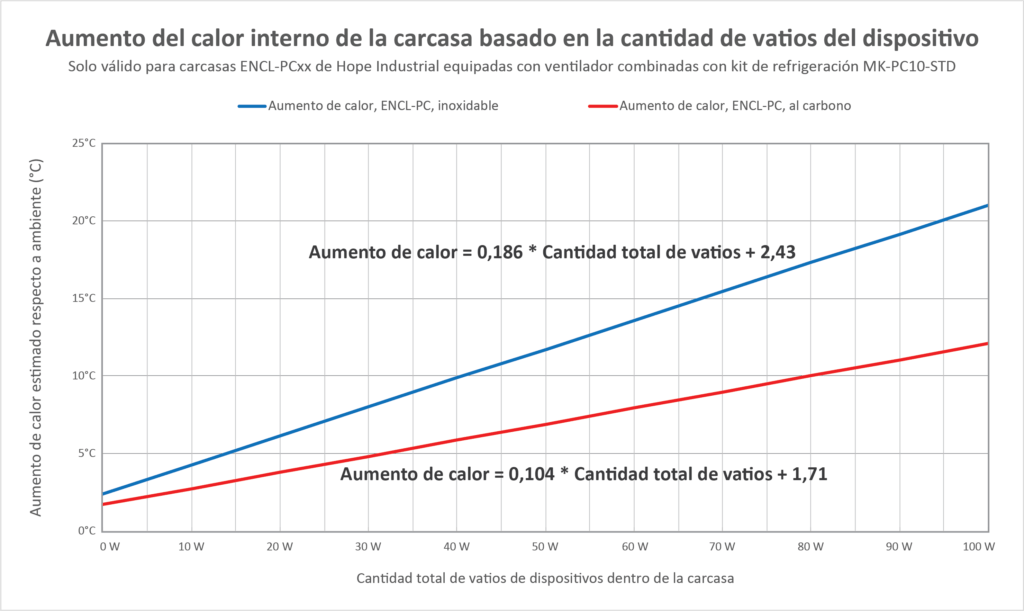

Gráfico que muestra el aumento de calor interno en carcasas para PC, en función de la cantidad total de vatios de los dispositivos
{"stainless":0.186,"carbon":0.104}
{"stainless":2.43,"carbon":1.17}

ESTIMACIÓN DE LA TEMPERATURA INTERNA DE LA CARCASA

Introduzca la cantidad de vatios total que se utilizará en el interior de la carcasa, la temperatura ambiente máxima esperada y si la carcasa será de acero inoxidable o de acero al carbono.

Temperatura interna estimada:
°C
Temperatura interna estimadaRestablecer

Uso del equipo Dell Box PC 5000 dentro de la carcasa

El equipo Dell Box PC 5000 está diseñado para funcionar a temperaturas más altas que la mayoría de los PC no industriales comparables. Debido a los diseños térmicamente eficientes del equipo Box PC 5000 y la carcasa de Hope Industrial, el aumento de calor en el interior de la carcasa es insignificante cuando se utiliza con el kit de refrigeración interna MK-PC10-STD de Hope.

El equipo Box PC 5000, combinado con la carcasa de PC de Hope Industrial y la unidad de refrigeración MK-PC10-STD, permite gestionar temperaturas ambiente hasta la temperatura nominal máxima para el equipo Box PC 5000 (hasta 50 °C si cuenta con una unidad de disco de estado sólido).

El rendimiento térmico real puede variar si en el interior de la carcasa se montan otros equipos que generan calor. Si tiene previsto montar otros equipos en el interior de la carcasa junto con una unidad Box PC 5000, póngase en contacto con nosotros para que uno de nuestros ingenieros pueda ayudarle a calcular el aumento de calor esperado.
