Nuestros monitores de montaje universal forman la base del sistema modular de estaciones de trabajo industriales de Hope. Mediante los puntos de soporte de fijación o montaje VESA incluidos, la pantalla completamente empotrada se puede montar en una serie ilimitada de configuraciones en función de las necesidades individuales de aplicación de cada usuario. Las conexiones de cables están protegidas en el interior de la cavidad del monitor, con cables que recorren las distintas salidas para cables selladas y con clasificación de lavado.

Se pueden añadir teclados industriales sellados opcionales para crear una solución HMI integral; por su parte, las carcasas de PC o thin-clients completamente selladas permiten el montaje directo en la estación de trabajo de la mayoría de los equipos estándar. La posibilidad de instalar extensores de KVM industriales permiten la colocación del PC a una distancia de hasta 300 m mediante un cable CATx apantallado.

Vistas traseras

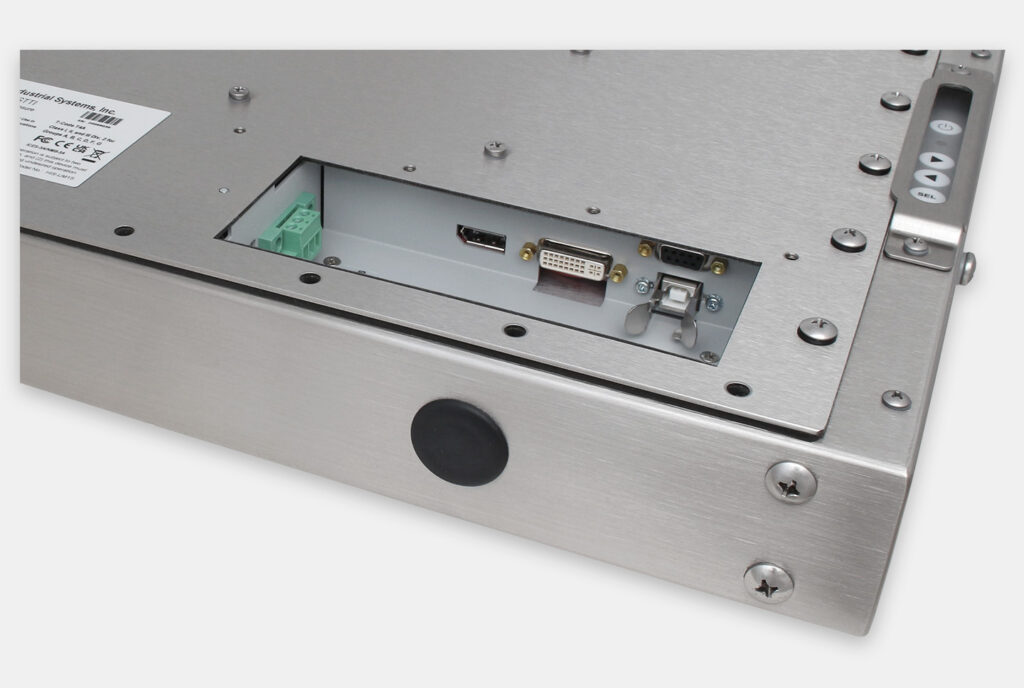

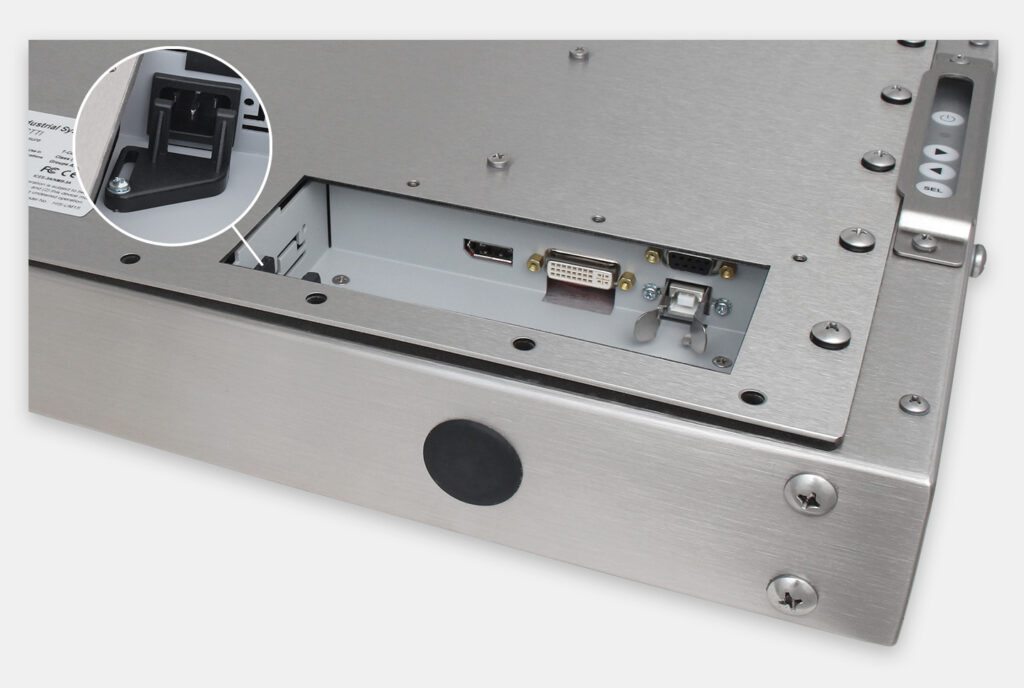

Vistas traseras de monitores de montaje universal de 15” con clasificación IP65/IP66 que muestran características de carcasas industriales y opciones

Opciones de salida para cables

Visite nuestra página de placa de salida para cables para ver especificaciones detalladas y las opciones disponibles.

Pantalla

  • Tamaño: 15,0” en diagonal
  • Resolución nativa: XGA (1024 x 768, relación de aspecto de 4:3)
  • Brillo (blanco): 400 nits (cd/m2) máx.
  • Relación de contraste: 1500:1
  • Retroiluminación (típica): LED; vida media de brillo de 60 000 horas
  • Tipo: cristal líquido de matriz activa de transistor de película fina (TFT)
  • Tamaño de imagen (An x Al): 304 mm x 228 mm
  • Plug and Play: compatible con DDC1/2Bi
  • Resolución mínima: 640 x 400
  • Tamaño de píxel: 0,297 mm x 0,297 mm
  • Número de colores: 16,7 millones
  • Ángulo de visión (horiz./vert.) típico: 170°/170°

Opciones de ventana

  • Pantalla táctil resistiva de un solo toque
    • Tecnología: sensor resistivo de un solo toque de 5 cables. Sensible a la presión para usarlo con cualquier lápiz óptico o guante. Lámina de poliéster con recubrimiento duro acrílico antirreflejos. Compatible con gestos de entrada de un solo toque.
    • Interfaz: USB o RS-232 a ordenador (ambas conexiones incluidas en monitores de pantalla táctil)
  • Ventana de vidrio templado (sin pantalla táctil): Ventana de vidrio de 2,8 mm a 3,0 mm con acabado de superficie antirreflejos 90 % brillante. Vidrio templado de conformidad con las normas ASTM C1048 para una mayor resistencia a los arañazos e impactos. Supera la prueba de caída libre, 500 g a 1,2 m.
  • Ventana acrílica opcional (sin pantalla táctil): el acristalamiento acrílico proporciona una ventana resistente a los arañazos y los impactos; revestimiento antirreflectante con 99 % de reducción de resplandor; aislamiento térmico y antiestático; bloqueo UV del 99 %

Vídeo

  • Conectores de entrada: HD-15, DVI-I
  • Entradas compatibles mediante adaptador opcional (llámenos si desea obtener más información)
    • HDMI (mediante adaptador DVI a HDMI); número de referencia: ADAP-DVIDM-HDMIF
    • DisplayPort (mediante adaptador DisplayPort a DVI); número de referencia: ADAP-DPM-DVIIF
    • BNC (mediante adaptador BNC de 5 cables a HD-15); número de referencia: C20A
  • Formatos de señal de entrada
    • Vídeo analógico RGB, 0,7 Vp-p, 75 ohmios; modelos de sincronización compatibles: sincronización H/V independiente
    • DVI
    • Entrada compuesta NTSC/PAL disponible; llámenos si desea obtener más información.
  • Escaneado horizontal: 31-73 kHz
  • Escaneado vertical: 50-75 Hz
  • Estándares de vídeo admitidos
    • XGA: 1024 x 768 a 60 (nativo), 70, 72, 75 Hz
    • 800 x 600 a 56, 60, 72, 75 Hz
    • 720 x 400 a 70 Hz
    • 640 x 480 a 60, 67, 72, 75 Hz
    • 640 x 400 a 70 Hz
    • Consulte el manual del usuario para ver una lista completa de la compatibilidad de resolución y sincronización.
  • Tiempo de respuesta (típico): 35 ms

Eléctricas

  • Potencia de entrada
    • Modelos de alimentación de CA: 100 a 240 V CA, 1,5/0,75 A, 60/50 Hz
    • Modelos de alimentación de CC: 9,6 a 36,6 V CC, 2,5 a 0,65 A, clase 2 o SELV/LPS
  • Consumo eléctrico (típico): 16,8 W
  • Consumo eléctrico (modo de reposo): < 4 W

Medioambientales

  • Clasificación de carcasas: IP65/IP66 o IP22 cuando incluye placa de salida para cables necesaria; NEMA 2, NEMA 4 o NEMA 4X (en función de la salida para cables). Más información en Clasificaciones IP/NEMA.
  • Temperatura de funcionamiento: 0° a 50 °C
  • Temperatura de almacenamiento: -20° a 60 °C
  • Humedad: 20 % a 90 % sin condensación
  • Resistencia operativa a impactos: 15 g, 6 ms, semionda sinusoidal
  • Resistencia operativa a vibraciones (onda sinusoidal): 1,0 g, vibración sinusoidal 9-500 Hz
  • Vibración de transporte (aleatoria): 0,1 g² / Hz, 10-200 Hz; 0,03 g² / Hz, 200-2000 Hz
  • Altitud: funcionamiento: hasta 3,05 km; sin funcionamiento: hasta 12,19 km
  • Opción de protección de gas de azufre medioambiental: incluye pantalla táctil con blindaje de vidrio, inhibidor de corrosión de fase de vapor y sellado amplio; llámenos para obtener más información. Más información en Protección de gas de azufre.

Funcionales

  • Controles de panel (acceso trasero): alimentación, derecha, izquierda, SEL, menú
  • Controles OSD (visualización en pantalla): Contrast, Brightness, Sharpness, Color, Timing, Auto setup, H total, V position, H position, Phase, Inputs, OSD, Info, Reset to factory defaults, Source scan, Advanced Setup

Físicas

  • Tipo de carcasa: carcasa independiente
  • Material de la carcasa: carcasa de acero al carbono con recubrimiento de polvo negro (con cubierta trasera de aluminio con recubrimiento de polvo negro) o carcasa de acero inoxidable
  • Orificios de montaje VESA: de serie en todos los modelos: 100 mm cuadrados, roscas M4
  • Orificios de montaje lateral: de serie en todos los modelos
  • Dimensiones de la carcasa (An x Al x P): 416,6 mm x 330,2 mm x 73,9 mm
  • Peso neto
    • Modelos de acero al carbono con recubrimiento de polvo negro: 5,90 kg
    • Modelos de acero inoxidable: 7,26 kg
  • Peso del envío
    • Modelos de acero al carbono con recubrimiento de polvo negro: 7,26 kg
    • Modelos de acero inoxidable: 8,62 kg

Cumplimientos y certificaciones

  • Eléctricas
  • Fiabilidad
  • Medioambientales
  • Carcasa
    • UL 50E: n.º de archivo E212889
  • Ubicaciones peligrosas
    • Incluido en I.T.E. Listed para clase I, división 2 para grupos A, B, C y D; clase II, división 2 para grupos F y G; clase III
    • Código temporal T4A (n.º de archivo E334953) según ANSI/ISA-12.12.01-2015 y CAN/CSA C22.2 n.º 213-15
    • Nota: Hope Industrial Systems proporciona cables y conductos que cumplen con el Código eléctrico nacional de Estados Unidos, pero no puede clasificar los métodos de cables o conductos para ubicaciones peligrosas, ya que se deben inspeccionar y aprobar localmente. El cliente debe instalar su monitor con clasificación de ubicación peligrosa de acuerdo con los códigos eléctricos aplicables para su ubicación.

Opciones de salida para cables

  • Prensaestopas: los cables salen por la espuma de poliuretano comprimida o la goma EPDM y el usuario los puede recolocar. Disponibles opciones de IP65/IP66 o IP22.
  • Conducto de 28 mm: los cables salen por el conducto flexible. Longitud de conducto de hasta 7,0 m. Sellada según las normas IP65/IP66.
  • Prensaestopas con conducto: los cables salen por el conducto flexible. Longitud de conducto de hasta 7,0 m. Los cables para periféricos cercanos (ratón, teclado, escáner) pueden salir por la goma EPDM comprimida y el usuario los puede recolocar. Sellada según las normas IP65/IP66.
  • Placa de cubierta con orificio guía: placa de cubierta con clasificación IP65/IP66 con orificio guía para su uso con el prensaestopas de salida para cables suministrado por el cliente.

Componentes opcionales de estaciones de trabajo

Monitores de montaje universal de 15”: los precios siguientes son solo para el monitor. Los precios de configuración básica anteriores incluyen el monitor, placa de cubierta básica y cables de 1,8 m.
Material de la carcasaPotencia de entradaOpción de ventanaNúmero de referenciaPrecio
Acero inoxidableCAPantalla táctil resistiva de un solo toqueHIS-UM15-STAHUSD 1,230£1,025€1,1751.175 €HIS-UM15-STAH
Vidrio (no táctil)HIS-UM15-SGAHUSD 1,115£930€1,0651.065 €HIS-UM15-SGAH
Acrílica (no táctil)HIS-UM15-SAAHUSD 1,115£930€1,0651.065 €HIS-UM15-SAAH
CCPantalla táctil resistiva de un solo toqueHIS-UM15-STTHUSD 1,300£1,085€1,2401.240 €HIS-UM15-STTH
Vidrio (no táctil)HIS-UM15-SGTHUSD 1,185£990€1,1301.130 €HIS-UM15-SGTH
Acrílica (no táctil)HIS-UM15-SATHUSD 1,185£990€1,1301.130 €HIS-UM15-SATH
Acero al carbono con recubrimiento de polvo negroCAPantalla táctil resistiva de un solo toqueHIS-UM15-CTBHUSD 975£815€930930 €HIS-UM15-CTBH
Vidrio (no táctil)HIS-UM15-CGBHUSD 860£720€820820 €HIS-UM15-CGBH
Acrílica (no táctil)HIS-UM15-CABHUSD 860£720€820820 €HIS-UM15-CABH
CCPantalla táctil resistiva de un solo toqueHIS-UM15-CTTHUSD 1,045£875€1,0001.000 €HIS-UM15-CTTH
Vidrio (no táctil)HIS-UM15-CGTHUSD 930£775€890890 €HIS-UM15-CGTH
Acrílica (no táctil)HIS-UM15-CATHUSD 930£775€890890 €HIS-UM15-CATH
