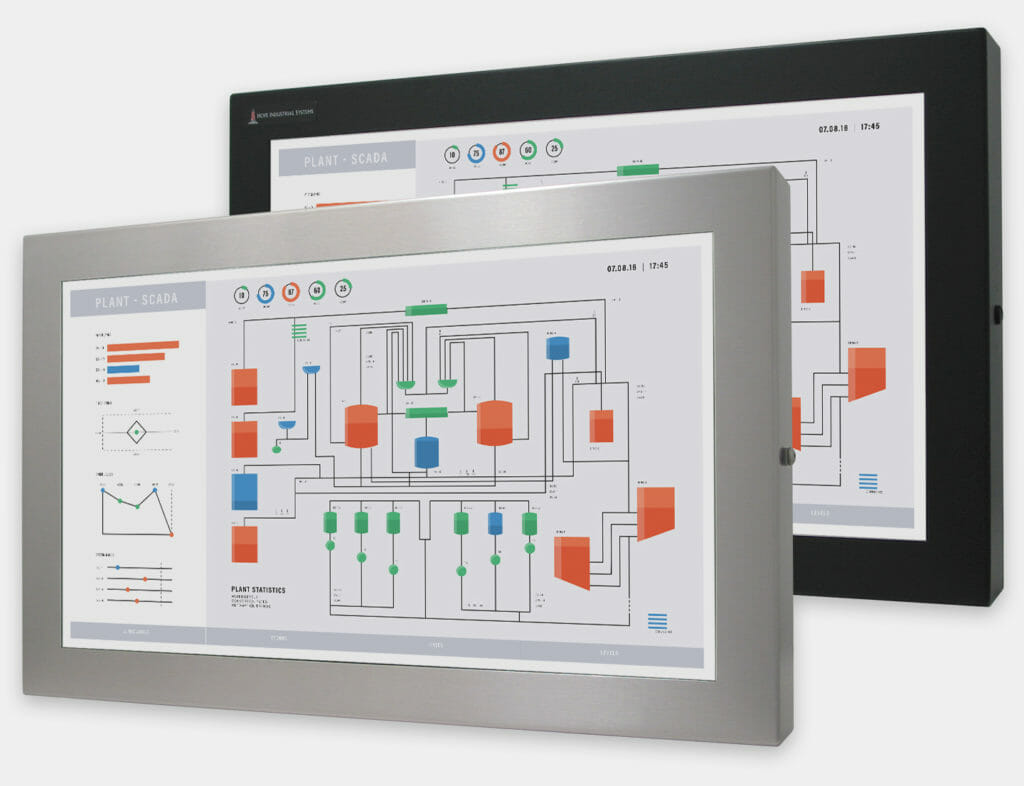

Nuestros monitores de montaje universal forman la base del sistema modular de estaciones de trabajo industriales de Hope. Mediante los puntos de soporte de fijación o montaje VESA incluidos, la pantalla completamente empotrada se puede montar en una serie ilimitada de configuraciones en función de las necesidades individuales de aplicación de cada usuario. Las conexiones de cables están protegidas en el interior de la cavidad del monitor, con cables que recorren las distintas salidas para cables selladas y con clasificación de lavado.

Se pueden añadir teclados industriales sellados opcionales para crear una solución HMI integral; por su parte, las carcasas de PC o thin-clients completamente selladas permiten el montaje directo en la estación de trabajo de la mayoría de los equipos estándar. La posibilidad de instalar extensores de KVM industriales permiten la colocación del PC a una distancia de hasta 300 m mediante un cable CATx apantallado.

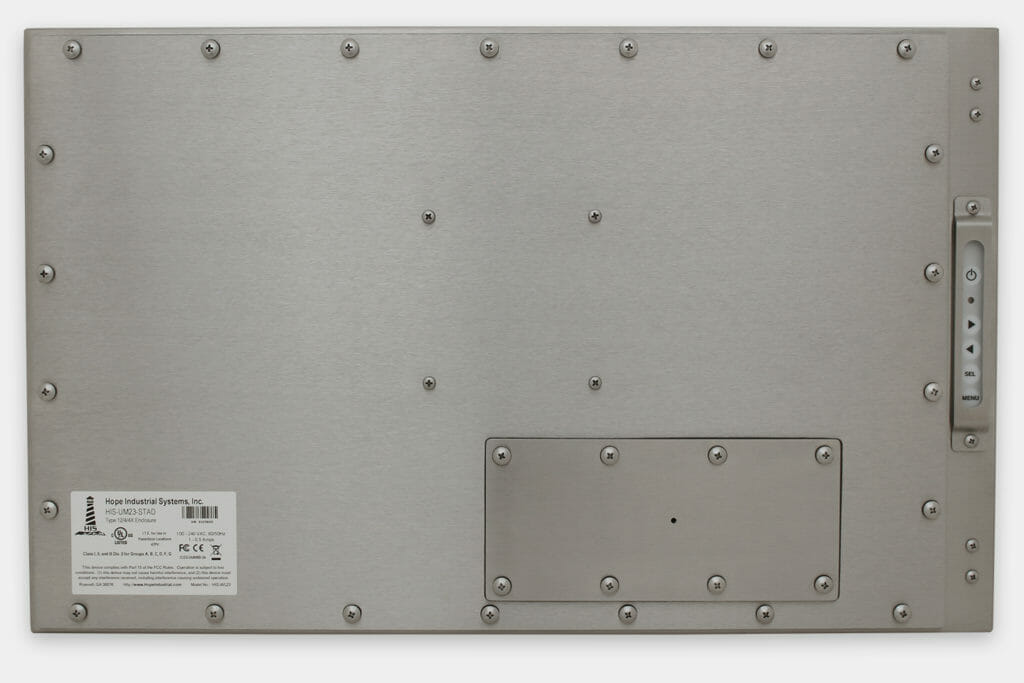

Vistas traseras

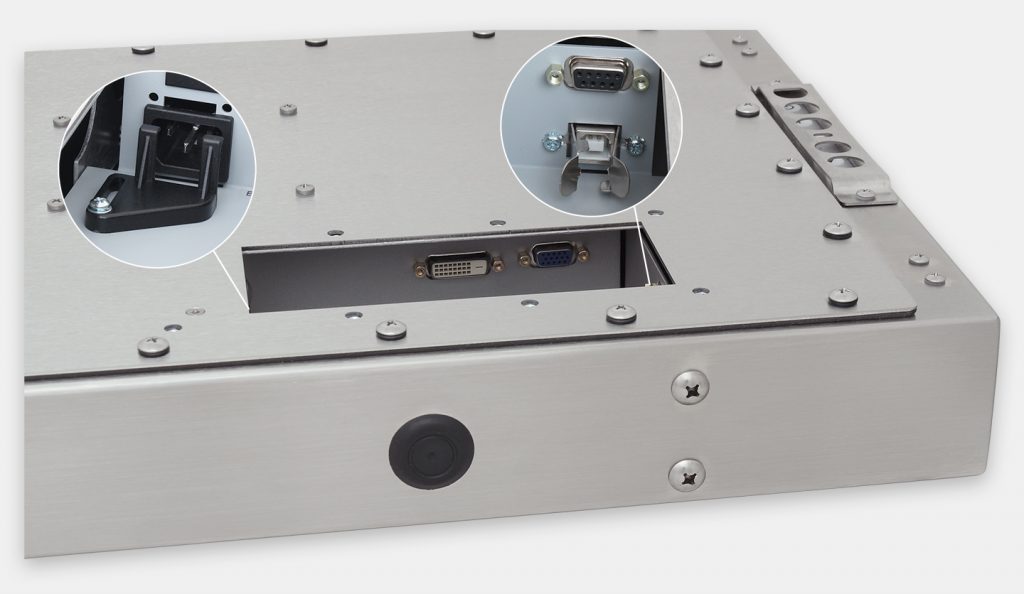

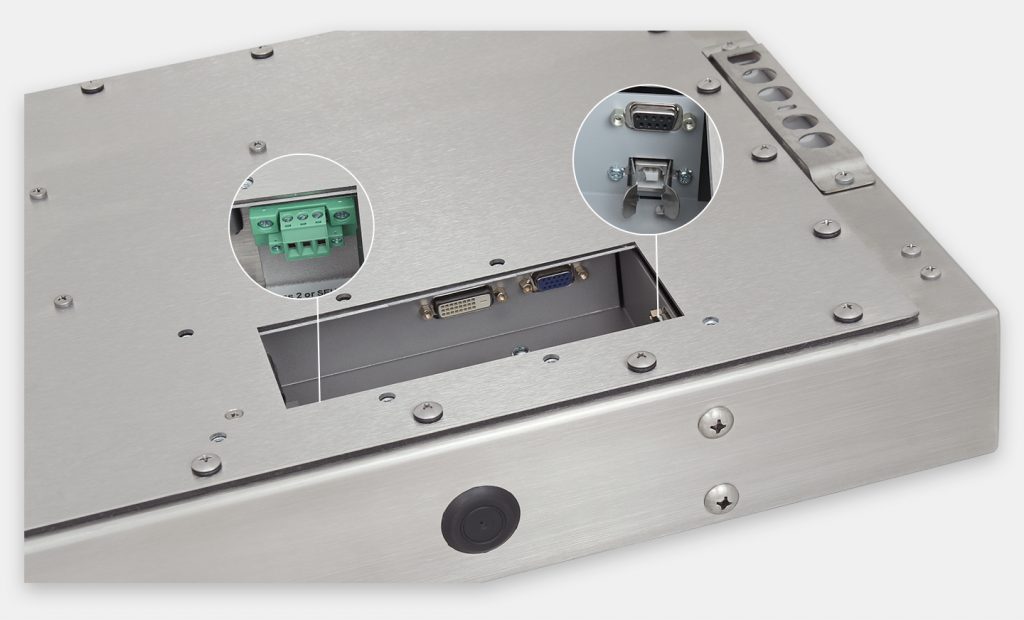

Opciones de salida para cables

Visite nuestra página de la placa de salida para cables para ver especificaciones detalladas y las opciones disponibles.

Pantalla

  • Tamaño: 23,8” en diagonal (pantalla panorámica)
  • Resolución nativa: HD 1080p (1920 x 1080, relación de aspecto de 16:9)
  • Brillo (blanco): 350 nits (cd/m2) máx.
  • Relación de contraste: 1000:1
  • Retroiluminación (típica): LED; vida media de brillo de 40 000 horas
  • Tipo: cristal líquido de matriz activa de transistor de película fina (TFT)
  • Tamaño de imagen (An x Al): 527,04 mm x 296,46 mm
  • Plug and Play: compatible con DDC1/2Bi
  • Resolución mínima: VGA (640 x 480)
  • Tamaño de píxel: 0,2745 mm x 0,2745 mm
  • Número de colores: 16,7 millones
  • Ángulo de visión (horiz./vert.) típico: 178° / 178°

Opciones de ventana

  • Pantalla táctil resistiva de un solo toque
    • Tecnología: sensor resistivo de un solo toque de 5 cables. Sensible a la presión para usarlo con cualquier lápiz óptico o guante. Lámina de poliéster con recubrimiento duro acrílico antirreflejos. Compatible con gestos de entrada de un solo toque.
    • Interfaz: USB o RS-232 a ordenador (ambas conexiones incluidas)
  • Varias pantallas táctiles capacitivas proyectadas
    • Tecnología: sensor capacitivo proyectado de gran claridad. Se puede usar con guantes finos o con un lápiz óptico capacitivo. Vidrio endurecido químicamente con acabado antirreflejos. Compatible con gestos de entrada de varios toques de 10 puntos.
    • Interfaz: USB a ordenador
  • Ventana de vidrio (no táctil): Ventana de vidrio de 2,8 mm a 3,0 mm con acabado de superficie antirreflejos 90 % brillante. Endurecido químicamente para una mayor resistencia a los arañazos e impactos. Supera la prueba de caída libre, 500 g a 2,0 m.
  • Ventana con sistema de protección de alimentos (no táctil): vidrio con lámina de poliéster y recubrimiento duro acrílico antirreflejos

Vídeo

  • Conectores de entrada: DVI-I; DisplayPort
  • Entradas compatibles mediante adaptador opcional (llámenos si desea obtener más información)
    • HDMI (mediante adaptador DVI a HDMI); número de referencia: ADAP-DVIDM-HDMIF
    • Mini DisplayPort (mediante adaptador Mini DisplayPort a DisplayPort); número de referencia: ADAP-DPM-MDPF
    • VGA (mediante adaptador VGA a DVI); número de referencia: CVGA-DVI
    • BNC (mediante adaptador BNC a HD-15 de 5 cables); número de referencia: C20A
  • Formatos de señal de entrada
    • Vídeo analógico RGB, 0,7/1,0 Vp-p, 75 ohmios; modelos de sincronización compatibles: sincronización H/V independiente, sincronización compuesta, sincronización en verde
    • DVI
    • DisplayPort 1.1
    • Entrada compuesta NTSC/PAL disponible; llámenos si desea obtener más información.
  • Escaneado horizontal: 24-82 kHz
  • Escaneado vertical: 50-75 Hz
  • Estándares de vídeo admitidos comunes
    • HD 1080p: 1920 x 1080 a 60 Hz (nativo)
    • 1680 x 1050 a 60 Hz
    • 1600 x 1200 a 60 Hz
    • 1440 x 900 a 60, 75 Hz
    • 1280 x 1024 a 60, 75 Hz
    • 1024 x 768 a 60, 70, 72, 75 Hz
    • 800 x 600 a 56, 60, 75 Hz
    • 720 x 480 a 60 Hz
    • 640 x 480 a 50, 75 Hz
    • Consulte el manual del usuario para ver una lista completa de la compatibilidad de resolución y sincronización.
  • Tiempo de respuesta (típico): 14 ms

Eléctricas

  • Potencia de entrada
    • Entrada de alimentación de CA: 100 a 240 V CA, 0,6/0,3 A, 60/50 Hz
    • Entrada de alimentación de CC: 10,8 a 26,4 V CC, 2,3 a 0,9 A, clase 2 o SELV/LPS
  • Consumo eléctrico (típico): 27 W
  • Consumo eléctrico (modo de reposo) – < 2 W

Medioambientales

  • Clasificación de carcasas: IP65/IP66/IP69/IP69K, IP65/IP66 o IP22 cuando incluye placa de salida para cables necesaria; NEMA 2, NEMA 4 o NEMA 4X (en función de la salida para cables). Más información en Clasificaciones IP/NEMA.
  • Temperatura de funcionamiento: 0° a 50 °C
  • Temperatura de almacenamiento: -20° a 60 °C
  • Humedad: 20 % a 90 % sin condensación
  • Resistencia operativa a impactos: 15 g, 6 ms, semionda sinusoidal
  • Resistencia operativa a vibraciones (onda sinusoidal): 1 g, vibración sinusoidal 9-500 Hz
  • Vibración de transporte (aleatoria): 0,1 g² / Hz, 10-200 Hz; 0,03 g² / Hz, 200-2000 Hz
  • Altitud: funcionamiento: hasta 3,05 km; sin funcionamiento: hasta 12,19 km

Funcionales

  • Controles del panel (acceso trasero): alimentación, derecha, izquierda, SEL, menú
  • Controles OSD (visualización en pantalla): contraste, brillo, nitidez, color, sincronización, configuración automática, H total, posición V, posición H, fase, entradas, OSD, información, restablecimiento de valores de fábrica, escaneado de fuente, configuración avanzada

Físicas

  • Tipo de carcasa: carcasa independiente
  • Material de la carcasa carcasa de acero al carbono con recubrimiento de polvo negro o acero inoxidable; la ventana de borde a borde con moldeado de borde negro fabricado en uretano con un durómetro de 60D elimina la acumulación de sólidos gracias a su integración perfecta con la superficie frontal de la pantalla.
  • Orificios de montaje VESA: de serie en todos los modelos: 100 mm cuadrados, roscas M4
  • Orificios de montaje lateral: de serie en todos los modelos, rosca interna de 1/4”-20 x 15,9 mm de fondo
  • Dimensiones de la carcasa (An x Al x P): 603,3 mm x 383,0 mm x 69,5 mm
  • Peso neto
    • Modelos de acero al carbono con recubrimiento de polvo negro: 11,7 kg
    • Modelos de acero inoxidable: 13,5 kg
  • Peso del envío
    • Modelos de acero al carbono con recubrimiento de polvo negro: 14,5 kg
    • Modelos de acero inoxidable: 14,5 kg

Cumplimientos y certificaciones

  • Eléctricas
  • Fiabilidad
  • Medioambientales
  • Carcasa
    • UL 50E: n.º de archivo E212889
  • Ubicaciones peligrosas
    • Incluido en I.T.E. para clase I, división 2 para grupos A, B, C y D; clase II, división 2 para grupos F y G; clase III
    • Código temporal T5 (n.º de archivo E334953) según ANSI/ISA-12.12.01-2015 y CAN/CSA C22.2 n.º 213-15
    • Nota: Hope Industrial Systems proporciona cables y conductos que cumplen con el Código eléctrico nacional de Estados Unidos, pero no puede clasificar los métodos de cables o conductos para ubicaciones peligrosas, ya que se deben inspeccionar y aprobar localmente. El cliente debe instalar su monitor con clasificación de ubicación peligrosa de acuerdo con los códigos eléctricos aplicables para su ubicación.

Opciones de salida para cables

  • Prensaestopas: los cables salen por la espuma de poliuretano comprimida o la goma EPDM y el usuario los puede recolocar. Disponibles opciones de IP65/IP66 o IP22.
  • Conducto de 28 mm: los cables salen por el conducto flexible. Longitud de conducto de hasta 7,0 m. Disponibles opciones de IP65/IP66/IP69/IP69K o IP65/IP66.
  • Prensaestopas con conducto: los cables salen por el conducto flexible. Longitud de conducto de hasta 7,0 m. Los cables para periféricos cercanos (ratón, teclado y escáner) pueden salir por la goma EPDM comprimida y el usuario los puede recolocar. Sellada según las normas IP65/IP66.
  • Placa de cubierta con orificio guía: placa de cubierta con clasificación IP65/IP66 con orificio guía para su uso con el prensaestopas de salida para cables suministrado por el cliente.

Componentes opcionales de estaciones de trabajo

Monitores de montaje universal de 23,8”: los precios siguientes son solo para el monitor. Los precios de la configuración básica anteriores incluyen el monitor, placa de cubierta básica y cables de 1,8 m.
Material de la carcasaOpción de ventanaNúmero de referenciaPrecio
Acero inoxidablePantalla táctil resistiva de un solo toqueHIS-UM23.8-STVAUSD 1,720£1,435€1,6401.640 €HIS-UM23.8-STVA
Varias pantallas táctiles capacitivas proyectadasHIS-UM23.8-SPVAUSD 1,740£1,450€1,6601.660 €HIS-UM23.8-SPVA
Ventana de vidrio templado (no táctil)HIS-UM23.8-SGVAUSD 1,595£1,330€1,5201.520 €HIS-UM23.8-SGVA
Ventana con sistema de protección de alimentos (no táctil)HIS-UM23.8-SHVAUSD 1,680£1,400€1,6001.600 €HIS-UM23.8-SHVA
Acero al carbono con recubrimiento de polvo negroPantalla táctil resistiva de un solo toqueHIS-UM23.8-CTVAUSD 1,410£1,175€1,3451.345 €HIS-UM23.8-CTVA
Varias pantallas táctiles capacitivas proyectadasHIS-UM23.8-CPVAUSD 1,430£1,195€1,3651.365 €HIS-UM23.8-CPVA
Ventana de vidrio templado (no táctil)HIS-UM23.8-CGVAUSD 1,285£1,075€1,2251.225 €HIS-UM23.8-CGVA
Ventana con sistema de protección de alimentos (no táctil)HIS-UM23.8-CHVAUSD 1,370£1,145€1,3051.305 €HIS-UM23.8-CHVA
